Un schéma d’une serrure évite bien des erreurs au moment de changer un cylindre, une poignée ou un mécanisme complet. Il permet d’identifier la pièce en cause, de comprendre le trajet du mouvement et de choisir une solution compatible avec la porte. Voici une lecture claire du mécanisme, utile avant toute réparation ou appel à un serrurier.
Points clés
- Un schéma d’une serrure est essentiel pour identifier les composants comme le cylindre, le pêne, la gâche et comprendre leur fonctionnement avant toute intervention.
- Le cylindre, cœur du mécanisme, fonctionne grâce à l’alignement précis des goupilles qui permet de tourner le rotor et actionner le pêne dormant pour verrouiller ou déverrouiller.
- Différents types de serrures (à larder, en applique, multipoints) ont des schémas propres, mais tous fonctionnent via une commande qui actionne des pênes dans des gâches.
- Mesurer précisément l’axe, l’entraxe, la taille du coffre et le cylindre est crucial pour choisir une serrure adaptée et éviter erreurs de montage.
- Le bon choix et ajustement d’une serrure tient aussi compte du sens d’ouverture de la porte, de la qualité de la gâche et des conditions environnementales.
- Pour des cas complexes, faire appel à un serrurier professionnel garantit un diagnostic précis, une installation correcte et la sécurité optimale de la porte.
Anatomie d’une serrure — les composants incontournables (schéma détaillé)
Une serrure de porte forme un ensemble mécanique : la clé ou la poignée commande un pêne, puis ce pêne entre dans une pièce fixe du cadre. Sur un schéma, il faut d’abord distinguer l’ouvrant, le battant mobile, du dormant, aussi appelé bâti ou huisserie. La serrure se place sur l’ouvrant : la gâche se fixe sur le dormant.
Voici le parcours à repérer sur un schéma serrure classique :
- Le cylindre, ou barillet/canon, reçoit la clé. Il peut être européen, rond ou à profil particulier. Le cylindre comprend un stator fixe et un rotor mobile.
- Les goupilles et contre-goupilles se trouvent dans le cylindre à goupilles. Elles empêchent le rotor de tourner tant que la bonne clé ne les aligne pas sur la ligne de césure.
- Le panneton est la petite pièce située au centre du cylindre. Quand la clé tourne, il entraîne le mécanisme de la serrure.
- Le coffre de serrure protège les organes internes. Sur une serrure à larder, il est caché dans l’épaisseur de la porte : sur une applique, il reste visible côté intérieur.
- La têtière est la plaque métallique apparente sur le chant de la porte. Elle comporte les ouvertures de passage des pênes.
- Le pêne demi-tour, souvent actionné par la béquille, maintient la porte fermée sans verrouillage à clé. Son extrémité biseautée se rétracte au contact de la gâche.
- Le pêne dormant verrouille réellement la porte. Il avance dans la gâche lorsque le cylindre commande la fermeture.
- La gâche de serrure reçoit le ou les pênes. Une gâche mal alignée explique souvent une porte qui accroche ou une clé difficile à tourner.

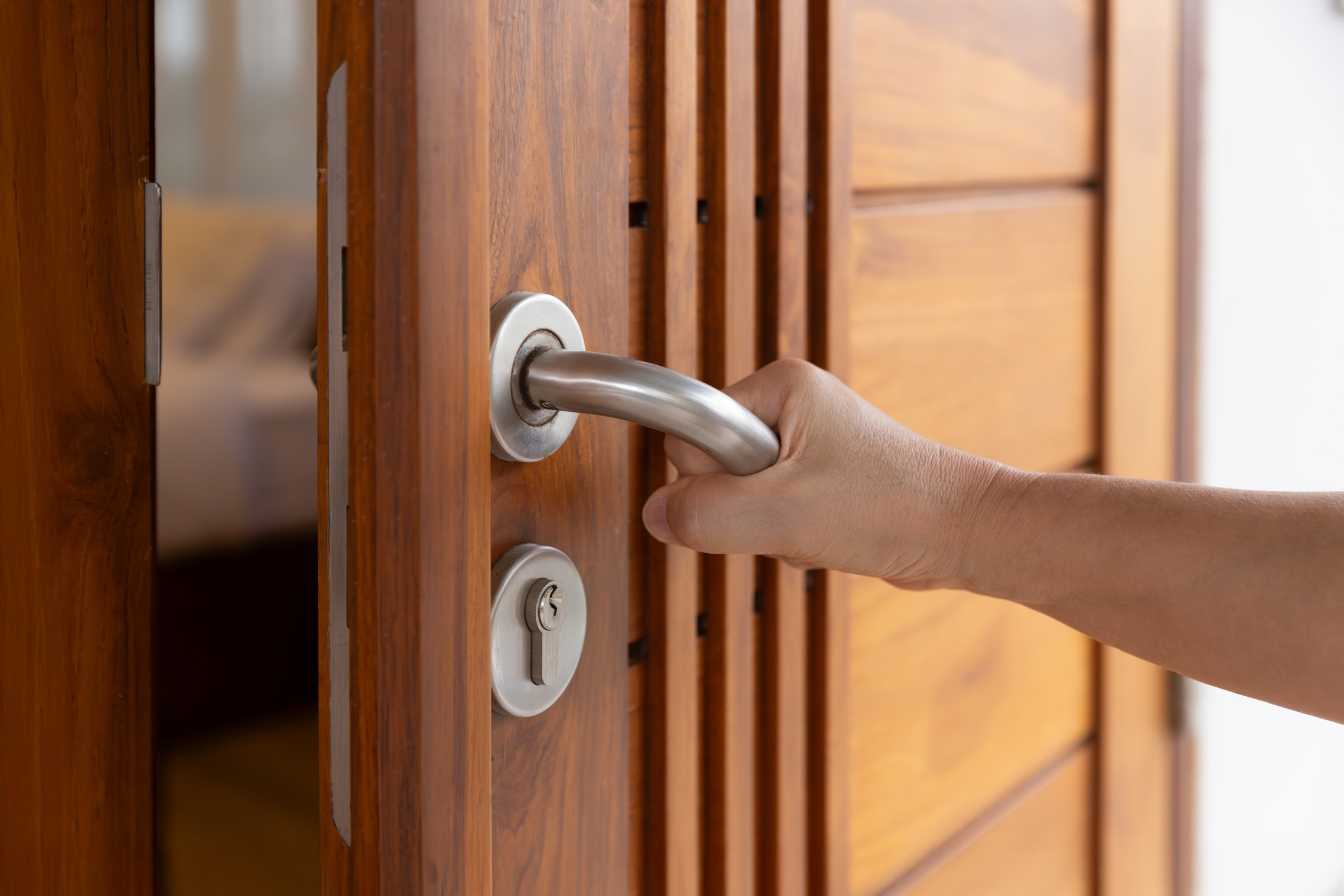

La poignée, la béquille, le carré et la fouillot complètent ce mécanisme. Le carré de poignée traverse la porte et actionne le demi-tour. Le fouillot est la pièce du coffre qui transforme ce mouvement de poignée en recul du pêne.
Dans un appartement parisien ancien, les termes peuvent prêter à confusion : une belle poignée en laiton n’est pas forcément liée au dispositif de sécurité. Il est fréquent de conserver la garniture décorative et de remplacer seulement le barillet de serrure. Cette solution limite les travaux tout en améliorant la résistance à l’effraction, à condition que le cylindre ne dépasse pas excessivement de la rosace ou de la plaque de protection.
Fonctionnement interne pas à pas — comment le mouvement de la clé active le mécanisme
Dans une serrure à cylindre, la clé ne pousse pas directement le pêne. Elle crée d’abord une autorisation mécanique. Ses dents soulèvent les goupilles du cylindre à des hauteurs précises. Avec la bonne clé, la séparation entre goupilles et contre-goupilles correspond exactement à la ligne entre le rotor et le stator. Le rotor peut alors tourner.
Ce mouvement entraîne le panneton de serrure. Selon le modèle, le panneton tire une came, un engrenage ou une tringle interne. Le mécanisme fait avancer le pêne dormant vers la gâche pour verrouiller, ou le retire pour déverrouiller. Sur une porte d’entrée, deux tours de clé peuvent provoquer deux courses successives du pêne : il ne faut donc pas présumer du fonctionnement sans observer le modèle.
Avec une mauvaise clé, une goupille reste à cheval entre rotor et stator. Le cylindre se bloque. Forcer la rotation peut casser la clé ou endommager le mécanisme, surtout si la porte travaille avec l’humidité ou si la gâche est décalée.
Le demi-tour suit un autre circuit. La poignée fait tourner le carré, le carré entraîne le fouillot, puis le fouillot rétracte le pêne demi-tour. Lorsque la poignée est relâchée, un ressort remet le pêne en position. La porte peut donc se fermer sans être verrouillée. Le pêne dormant, lui, reste en position jusqu’à la prochaine commande de clé ou de bouton.
Pour diagnostiquer une difficulté, la porte doit être testée ouverte, puis fermée. Si la clé tourne sans résistance porte ouverte mais bloque porte fermée, le problème vient souvent de l’alignement pêne-gâche, non du cylindre. Une gâche réglable, une légère reprise de son logement ou un réglage des paumelles peut suffire. Un lubrifiant sec adapté au cylindre est préférable à une huile épaisse, qui retient poussières et particules.
Principaux types de serrures et leurs schémas (à larder, applique, multipoints, cylindre)
Le schéma d’une serrure change selon son mode de pose et son niveau de sécurité. Pourtant, le principe reste le même : une commande actionne un ou plusieurs pênes qui s’engagent dans des gâches.
Serrure à larder ou encastrée
La serrure à larder se loge dans une mortaise pratiquée sur le chant de la porte. Le schéma montre une têtière fine, un coffre dissimulé, un fouillot et un emplacement pour cylindre ou clé à gorge. Elle offre une finition discrète, appréciée sur les portes intérieures, les portes contemporaines et les rénovations soignées. Son remplacement demande des cotes précises : axe, entraxe, dimensions du coffre et sens du pêne.
Serrure en applique
La serrure en applique possède un coffre apparent sur la face intérieure de la porte. Son cylindre traverse généralement la porte et se relie au coffre par un panneton. Ce modèle convient bien aux portes anciennes ou trop minces pour recevoir une serrure encastrée. Il reste visible, mais il est simple à inspecter et parfois plus facile à réparer.
Serrure multipoints
Une serrure multipoints commande au moins trois points de fermeture, souvent en haut, au centre et en bas de la porte. Sur son schéma, le coffre central entraîne des tringles, des câbles ou des pênes latéraux. Elle améliore la résistance globale de la porte, à condition que l’huisserie, les gâches et la pose soient à la hauteur. Pour une porte d’entrée, une certification A2P peut guider le choix : elle évalue la résistance du bloc-porte ou de la serrure selon sa configuration.
Cylindre européen, bouton ou double entrée
Le cylindre européen est très répandu en France. Il existe en version double entrée, à bouton intérieur, débrayable ou renforcée. Un modèle débrayable permet l’ouverture depuis l’extérieur même si une clé reste engagée côté intérieur. C’est un détail très utile dans un foyer familial. Le schéma doit aussi indiquer la longueur de chaque côté du cylindre : par exemple 30/40 mm, mesurée depuis la vis de fixation centrale.
Critères de choix et conseils pratiques pour lire un schéma et remplacer une serrure
Avant d’acheter une serrure de remplacement, il faut relever les mesures sur la porte existante. Une photographie aide, mais elle ne remplace pas un métrage. Pour une serrure à larder, mesurer l’axe, distance entre le bord de la têtière et le centre du cylindre, ainsi que l’entraxe entre le cylindre et le carré de poignée. Vérifier aussi la largeur, la hauteur et l’épaisseur du coffre.

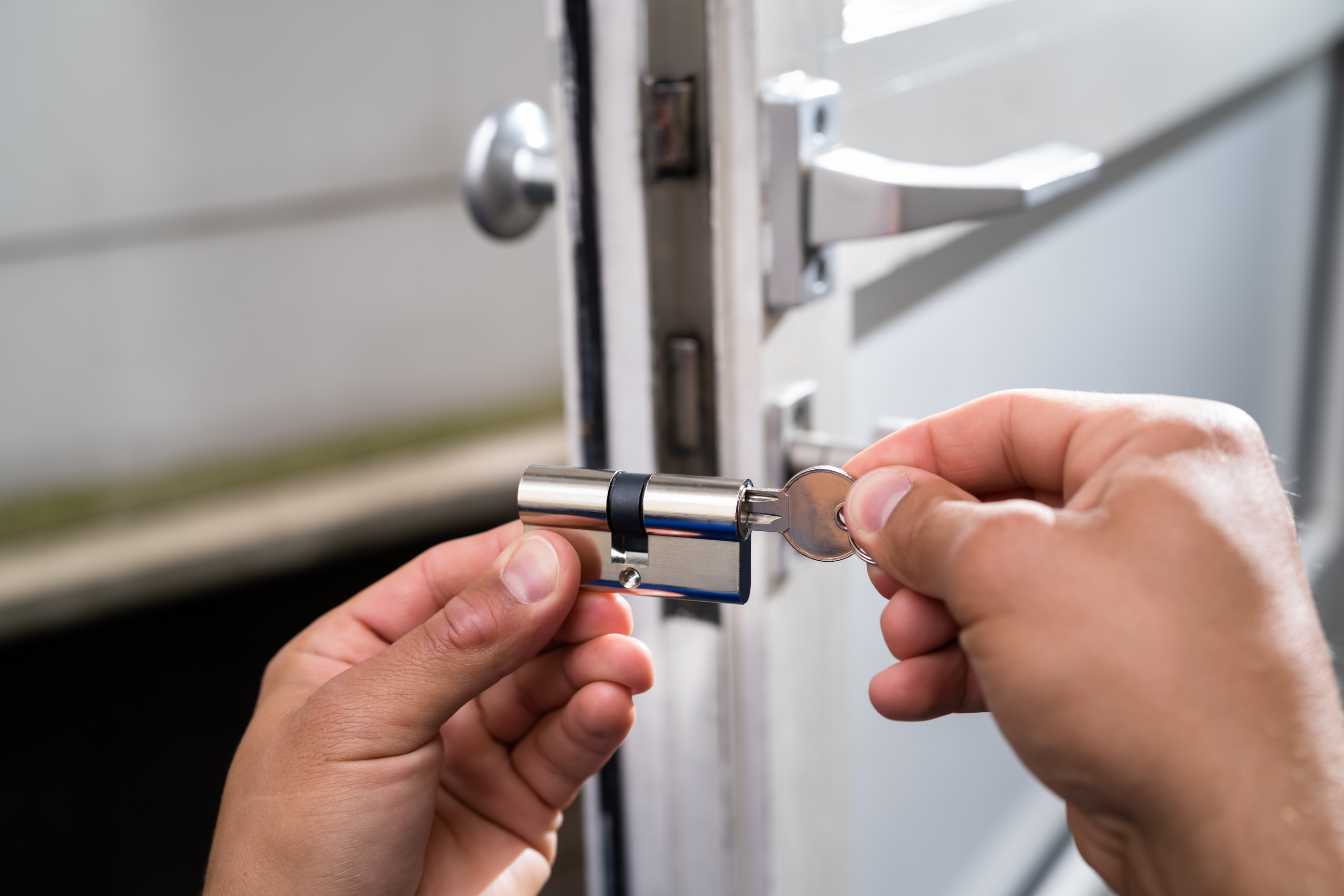

Pour un cylindre européen, retirer la vis placée sur la tranche de la porte, sous le pêne. Introduire ensuite la clé, la tourner légèrement pour aligner le panneton, puis extraire le cylindre. La mesure se prend de part et d’autre du trou de vis central. Un cylindre trop court crée un creux inesthétique : un cylindre trop long devient une prise pour l’arrachement. La bonne pose laisse le cylindre affleurant ou très légèrement en retrait de la protection extérieure.
Un schéma fiable précise également le sens de la porte. Face à une porte tirant vers soi, des paumelles à droite indiquent une porte droite : à gauche, une porte gauche. Certaines serrures sont réversibles, notamment grâce à un demi-tour retournable. D’autres ne le sont pas. Ce point évite le classique aller-retour au magasin avec un mécanisme inutilisable.
La sécurité ne dépend pas du seul cylindre. Une porte légère, une gâche fixée dans un bois fragilisé ou une visserie courte réduisent l’intérêt d’un excellent barillet. Pour une entrée exposée, le choix peut associer cylindre haute sécurité, protège-cylindre et gâche renforcée. Dans une maison de Provence ou une résidence secondaire, il est aussi pertinent de vérifier l’état de la porte après les variations de chaleur et d’humidité.
Enfin, un remplacement devient une affaire de professionnel lorsque le coffre est cassé, que des tringles multipoints résistent ou que la porte ne ferme plus correctement. Un serrurier qualifié peut identifier la cause sans remplacer inutilement l’ensemble. Il doit annoncer le modèle proposé, les pièces prévues et le prix avant intervention. Cette méthode protège la porte, le budget et, surtout, la tranquillité des occupants.
Questions fréquemment posées sur le schéma d’une serrure
Quelles sont les pièces principales d’une serrure selon son schéma ?
Une serrure comprend un cylindre (ou barillet), le pêne dormant et demi-tour, la gâche, le coffre, la têtière, le panneton, ainsi que la poignée, le carré et le fouillot. Chaque élément joue un rôle précis dans le mécanisme de fermeture et d’ouverture.
Comment fonctionne le mécanisme interne d’une serrure à cylindre ?
La clé insérée dans le cylindre aligne les goupilles et contre-goupilles, permettant ainsi au rotor de tourner. Ce mouvement entraîne le panneton qui actionne le pêne dormant pour verrouiller ou déverrouiller la porte.
Quels sont les différents types de serrures et leur schéma typique ?
On trouve la serrure à larder encastrée, discrète dans l’épaisseur de la porte ; la serrure en applique avec coffre apparent ; la serrure multipoints qui commande plusieurs pênes pour une sécurité renforcée ; ainsi que les cylindres européens avec variantes (bouton, double entrée, débrayable).
Comment lire et choisir une serrure adaptée via son schéma ?
Il faut prendre des mesures précises : axe, entraxe, dimensions du coffre, sens d’ouverture de la porte et longueur du cylindre. Le schéma indique ces paramètres importants pour assurer la compatibilité et la sécurité optimale.
Pourquoi le bon alignement entre le pêne et la gâche est-il crucial selon le schéma d’une serrure ?
Un mauvais alignement cause souvent une clé difficile à tourner ou une porte qui accroche. La gâche doit être bien positionnée pour recevoir les pênes sans résistance, assurant un fonctionnement fluide et sécurisé.
Quels conseils pour entretenir ou remplacer une serrure d’après son schéma ?
Utilisez un lubrifiant sec adapté, évitez l’huile épaisse qui retient poussières. Pour remplacer, regardez le type de serrure, vérifiez les mesures sur la porte, retirez la vis du cylindre et alignez le panneton pour extraire le cylindre. En cas de doute, un professionnel est recommandé.
